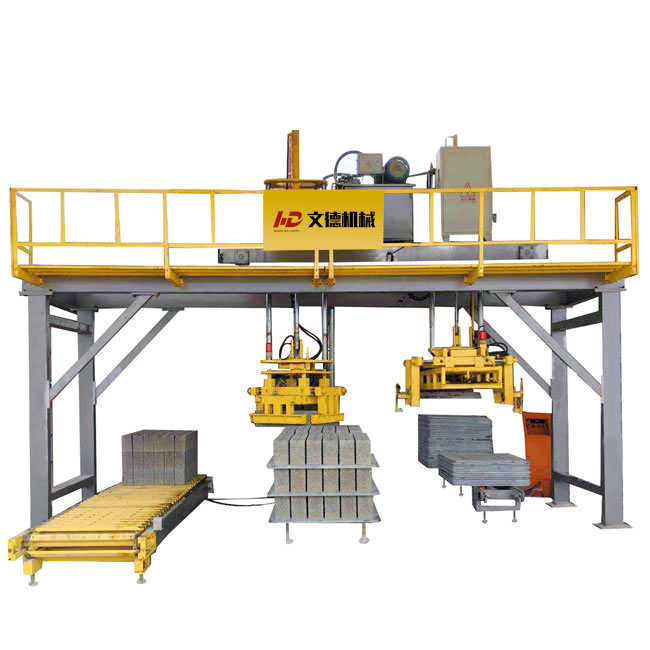

全自动高位水泥砖码垛机 自留孔砖板分离码砖机

咨询热线:18905068908
在线咨询

产品概述

       全自动高位离线码砖机生产线主要是泉州文德机械公司针对目前砖厂生产中,人工码垛劳动强度大、生产效率低而研发的一种专用码垛系统,可独立运行,大大提高了砌块生产的自动化。 主要由两个部分组成:砌块码垛和托板回收码垛。根据不同客户需求,我们推出高位离线码垛系统和低位离线码垛系统,主要区别在于:高位离线码垛系统采用抓码方式,低位离线码垛系统采用叠码方式。

      文德全自动码砖机生产线采用PLC+触摸屏控制,配合激光感应+智能传感器,实现无人自动化运行,出现故障自动停机报警并显示故障位置,无需专业技术人员就可轻松排除故障。搭载远程控制系统+云数据设备生产厂家时时刻刻在办公室就可解决一切问题。设备运行采用电、气、液分别控制,互不干扰、动作连贯,约15s左右可码一层,班码砖量约150000块(标准砖)


名称简介数量备注
进板、升板系统
将叉车放入的砖垛输送至升板机然后将砖板一层一层提升到砖板分离机
2包含进板机、升板机
砖板分离系统
将升板机送入的砖板推进到位,通过一推将砖板进行分离,循环动作空板送至降板机
2包含推板机、砖板分离机、旋转台
分砖排列整理系统
根据不同托板砖的排列自动将制品排列整理成设定的尺寸数量
1包含二推砖机、分离平台
分离留孔平台
根据不同规格制品不同码垛尺寸自动分成相应的砖数,并按设置好的程序自动分离出叉砖孔位
1包含分离留孔平台
龙门式高位码垛系统
将整理好的砖垛交叉码放到出砖机上
1包含龙门式高位码垛机
出砖系统
将码好的砖垛通过输送链送至打包机及叉车抱砖位
1设备为无托盘可四面穿带系统。标配长度8米。
降板、出板系统
将分离出的托板一张一张码放好后输送到叉车位
2包含降板机、出板机
翻板系统
将空托板翻转后以便后期生产用
1包含翻板机
液压系统
采用进口电液控制阀及流量压力双比例阀高效准确的控制设备油缸及马达动作
2
电控系统
通过LPC+触摸屏控制整套设备动作,机参数调整,产量记录等
1

三、主要技术参数


1、 整套占地面积:~19000×10000(mm)设备高度5500mm
2、 总重量:~18000Kg

3、 码砖规格:1000×1000×1400(mm)

      标准实心砖一层(240×115×50)一层76块      一垛880块


      面包砖
(200×100×60)一层50块    一垛960块

4、 运行周期:13—15秒/层
5、 总功率:35Kw

6、码垛尺寸:1400(mm
